Fabrication d’un meuble pour les formes à dessin

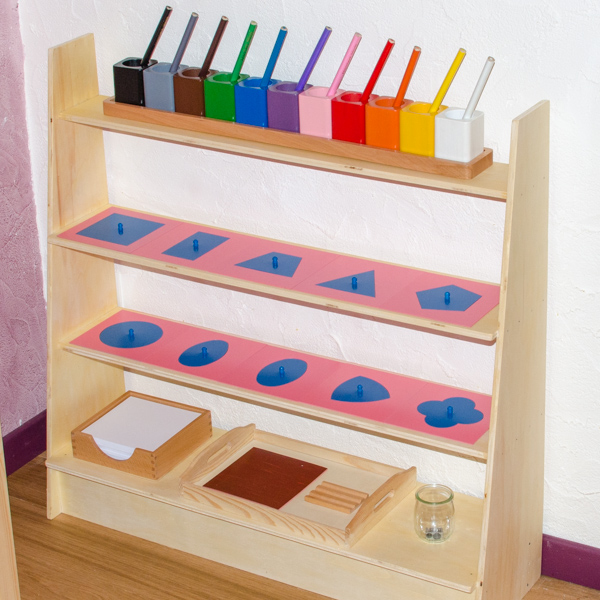

Meuble formes à dessinsVous êtes très nombreux à nous avoir demandé le tutoriel pour fabriquer le meuble des formes à dessin. Enfin, le voilà !

Matériel

  • contre plaqué de 1cm d’épaisseur : celui-ci a été acheté sur laboutiquedubois.com déjà découpé de la façon suivante (mesures en cm) :
    • 4 étagères : 75×22   75×16   75×16   75×10
    • 1 planche pour les côtés : 75 x 32
    • 1 plinthe (planche en bas et devant, sous la 1ère étagère) : 75×10
  • une planche épaisse (2cm ou plus) qui ne sera pas visible, pour rigidifier (par exemple une lame de parquet en bois massif) (même emplacement que la plinthe, mais 15cm en arrière) : 75×10
  • colle à bois + clous (ou très petites vis pour ne pas faire éclater les planches de 1cm d’épaisseur)

Fabrication

Découper les côtés :

Les dimensions de chaque côté sont les suivantes : hauteur : 75 cm ; largeur en bas (base) : 22 cm ; largeur en haut (sommet) : 10 cm ; la base et le sommet sont parallèles entre eux et perpendiculaires avec la découpe correspondant à l’arrière du meuble ; pour obtenir les côtés, on peut donc les découper dans la planche rectangulaire de 75 cm x 32 cm comme ci-dessous :

2013-07-14_09-26-08 2013-07-14_10-14-45

Assembler les planches

  • Tracer les zones de jonction (il y a 17 cm entre chaque étagère) et pointer les clous (ne pas les planter parallèles entre eux, mais de biais avec des orientations différentes pour une meilleure tenue dans le temps) :

2013-07-14_10-53-27

  • Fixer la planche épaisse (colle + gros clous) :

2013-07-14_11-00-10

2013-07-14_11-06-51

  • Fixer la plinthe et les étagères (colle + petits clous)

2013-07-14_13-02-40
